12 月 29 日，錘子科技在北京召開 Smartisan T2 發(fā)布會。 ZEALER 當晚于京東下單，在拿到 Smartisan T2 的第一時間，我們先來看下它的外觀（16GB 版）。
剛到手的機器。

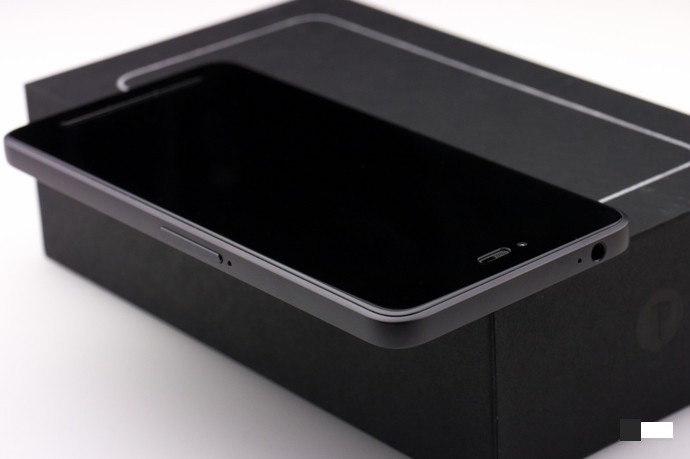

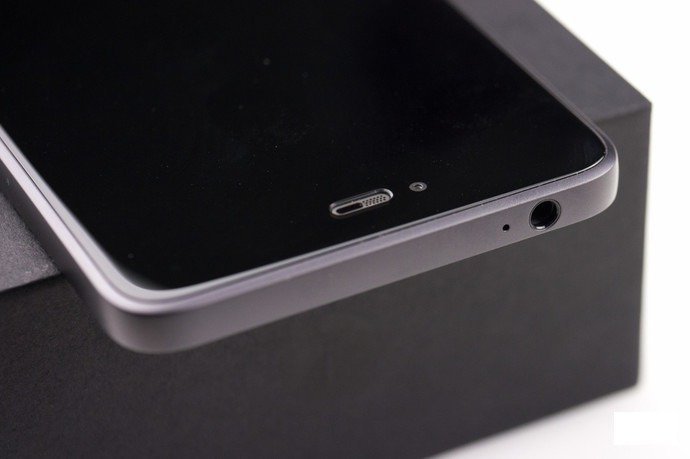

耳機孔與聽筒。

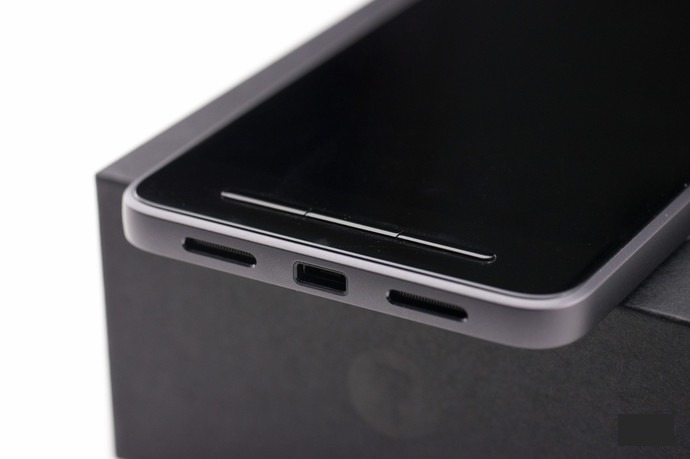

底部從左到右，麥克風開孔、Micro USB 接口、喇叭開孔。

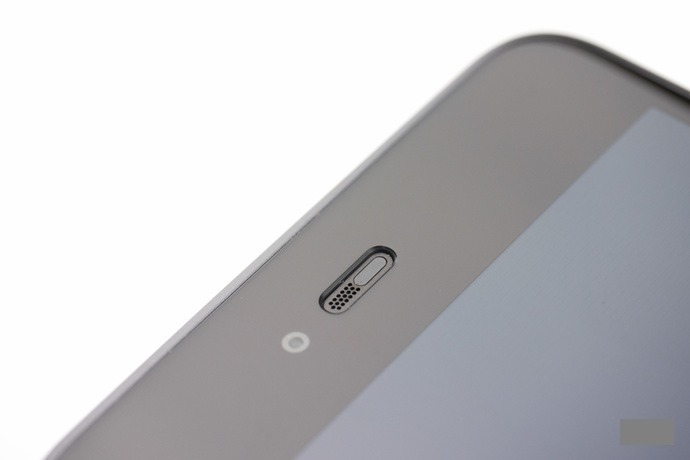

前置攝像頭、聽筒、光線 & 距離感應器。

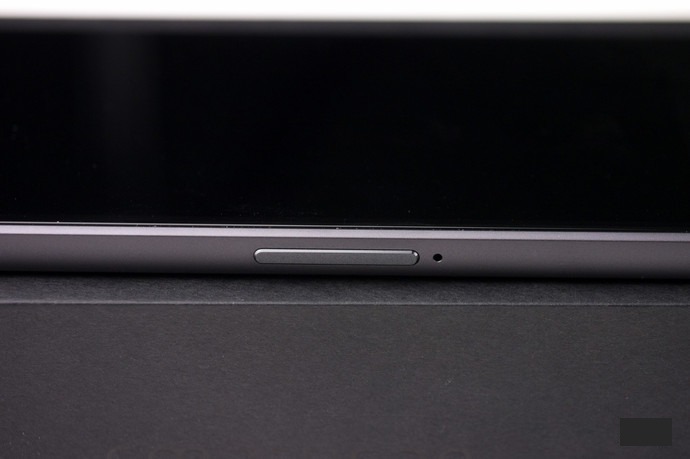

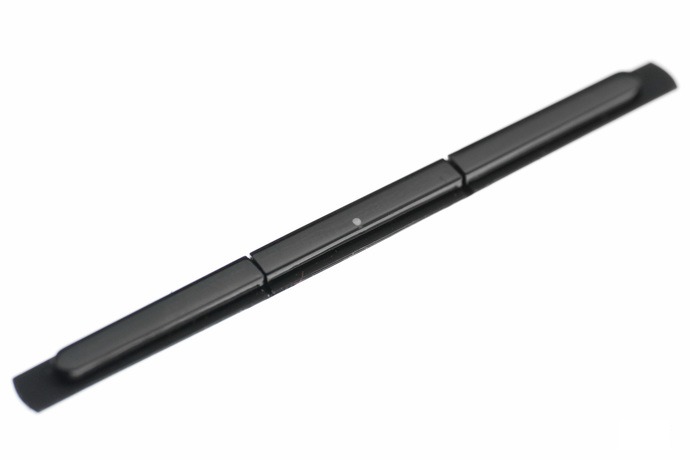

卡針孔與側鍵 ＆ SIM卡槽二合一卡托。
看完外觀，我們再來拆開看看里面。

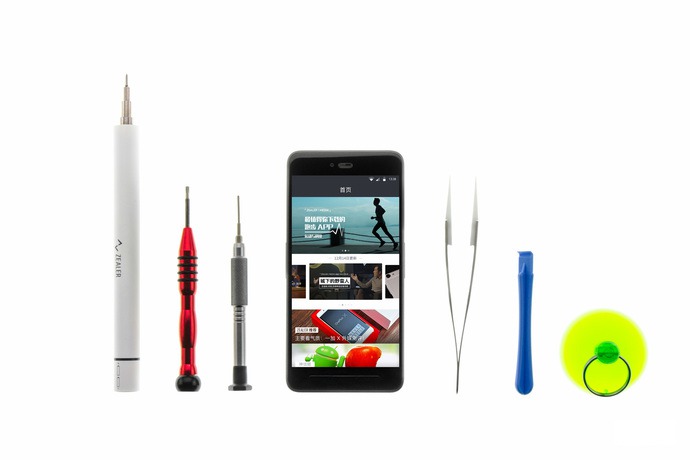

▲拆機用到的工具有「十字螺絲刀」、「大十字螺絲刀」、「鑷子」、「撬棒」、「吸盤」、「熱風槍」。
Step 1：取出側鍵 ＆ SIM卡槽二合一卡托

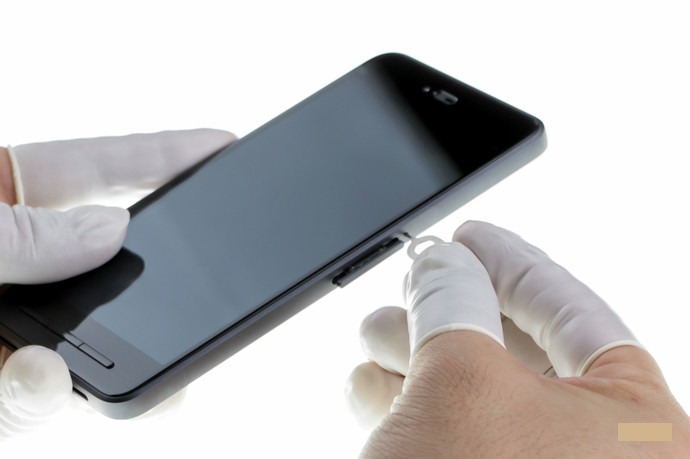

▲取出SIM卡托

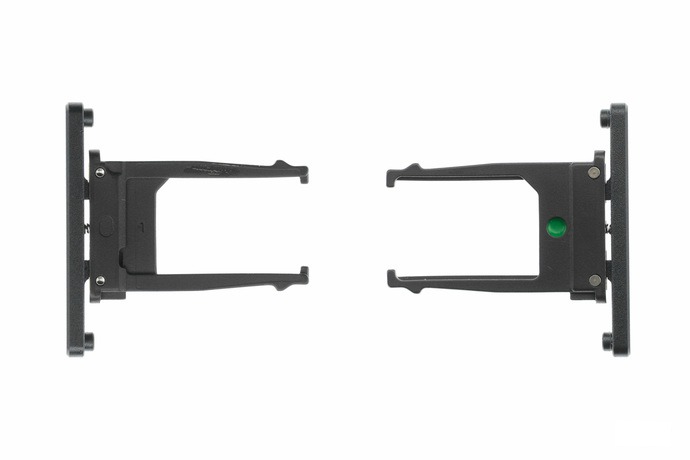

與側鍵一體的卡托，綠點一面朝向屏幕。托盤采用粉末冶金工藝，托盤帽為鋁合金。
Step 2：拆卸玻璃后蓋

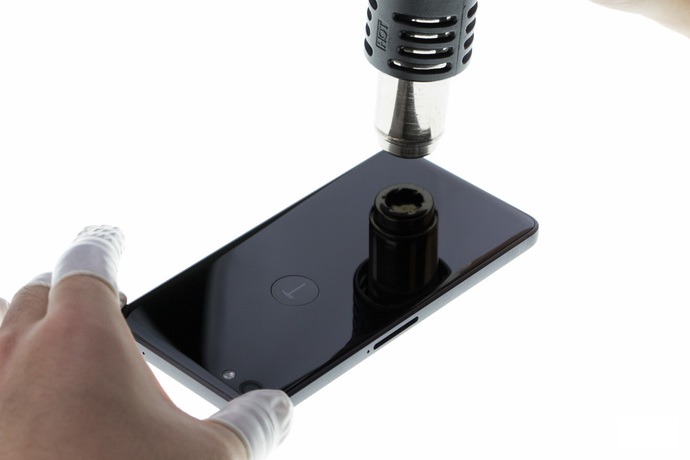

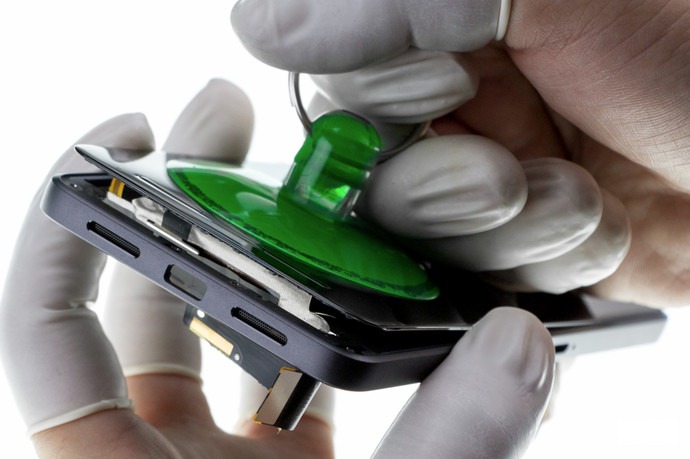

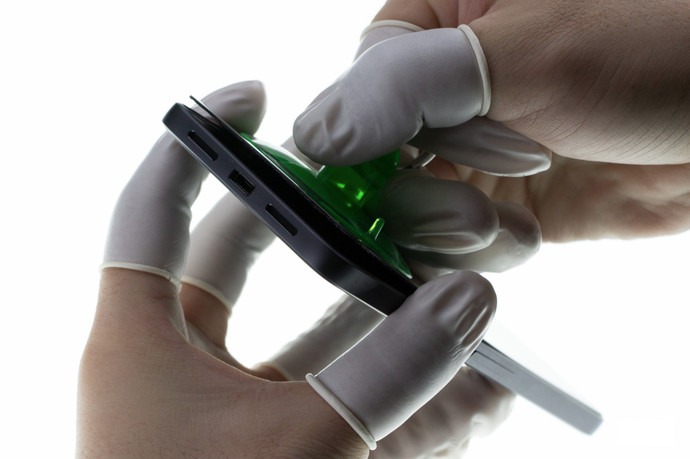

▲加熱 3~5分鐘后，用吸盤打開玻璃后蓋。
后蓋用泡棉雙面膠固定，后蓋上有石墨散熱層，攝像頭與單色 LED 閃光燈處有泡棉。
Step 3：拆卸主板鋼片

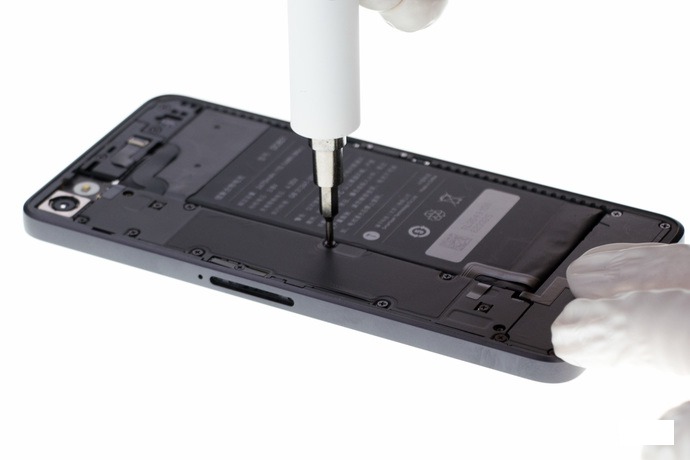

▲取下主板鋼片上的螺絲。
Smartisan T2 在二級面一共用了五種螺絲，在圖中，同樣型號的螺絲用相同的顏色標注。
▲取下主板鋼片。

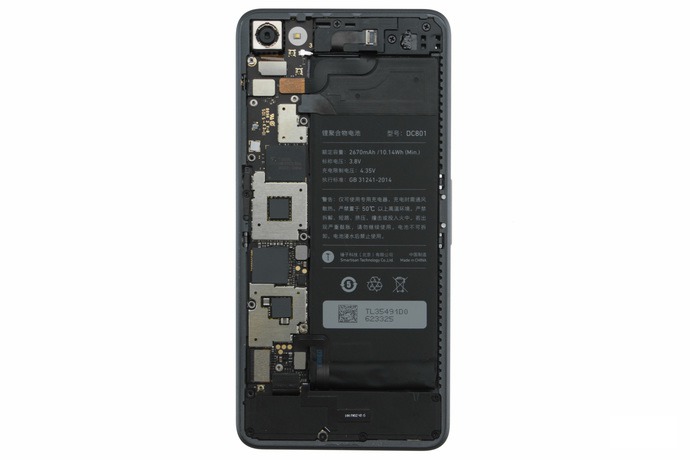

Step 4：主板斷電

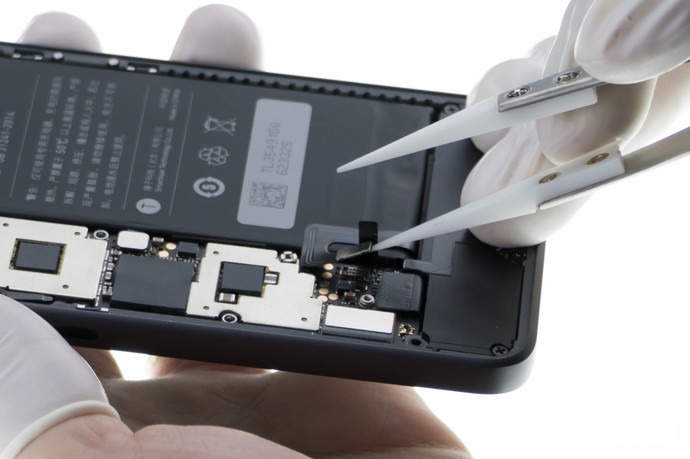

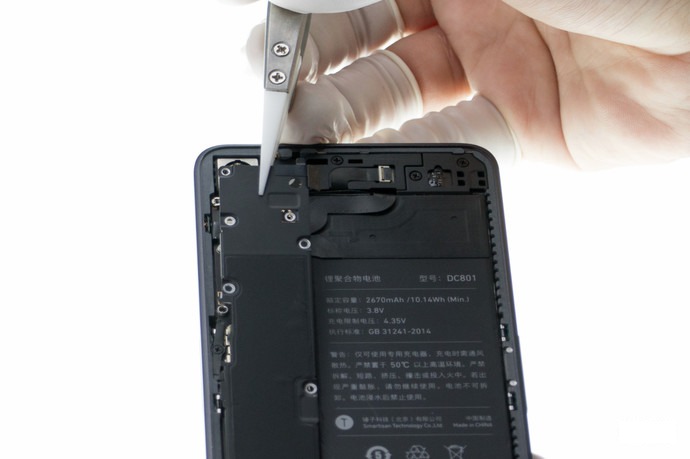

▲斷開電池 BTB (Board to Board，板對板連接器)。

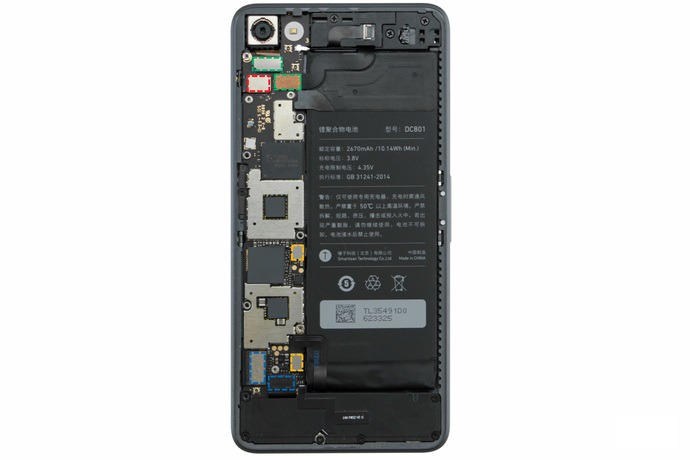

主板從上至下、從左至右的 BTB 分別為：
綠色：「后 CAM」、「前 CAM」
紅色：「聽筒組件 & 耳機座」
黃色：「側鍵 FPC」、「電池」
藍色：「屏幕組件」、「副板」
Step 5：拆卸后「CAM」

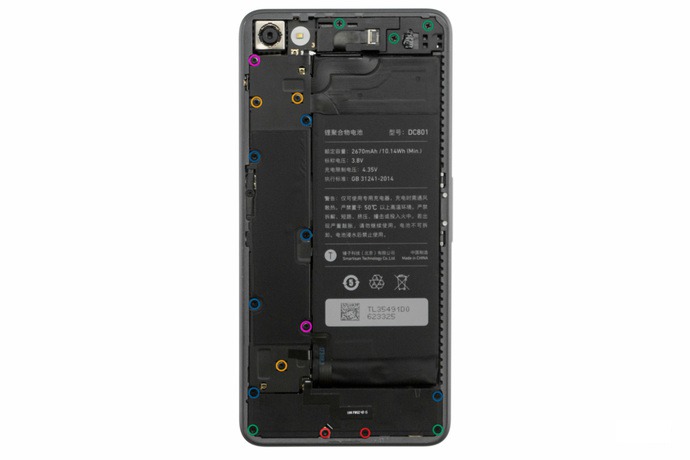

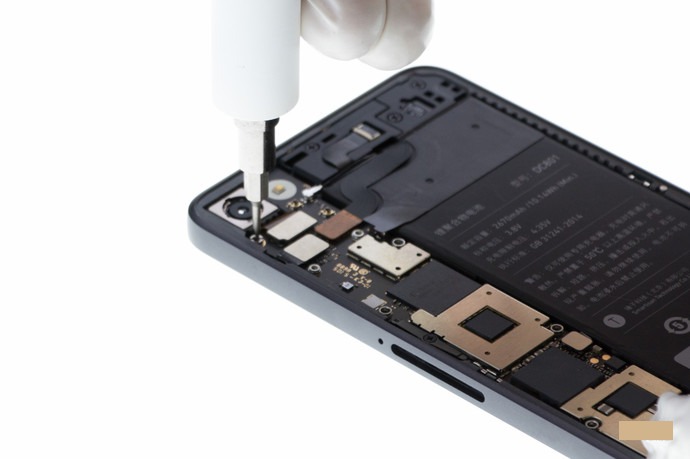

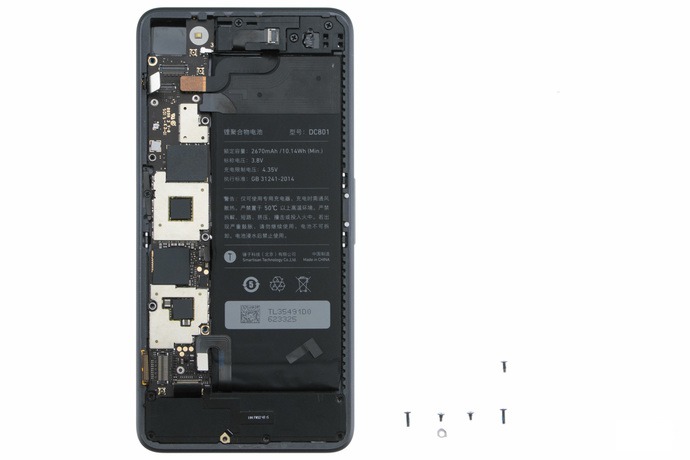

▲取下主板上的螺絲。
此處的兩個螺絲為「子母螺絲」。

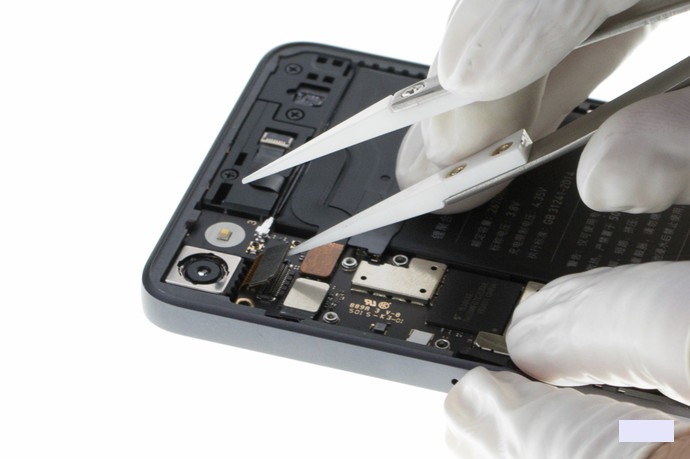

▲斷開 「后 CAM」 BTB 和其他 BTB。

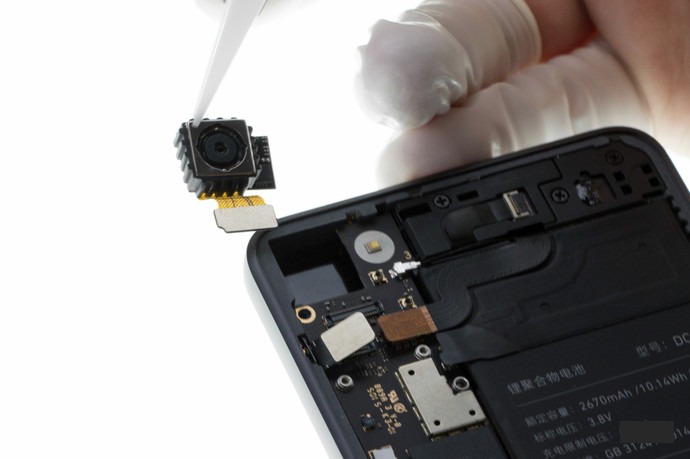

▲拆下「后 CAM」。

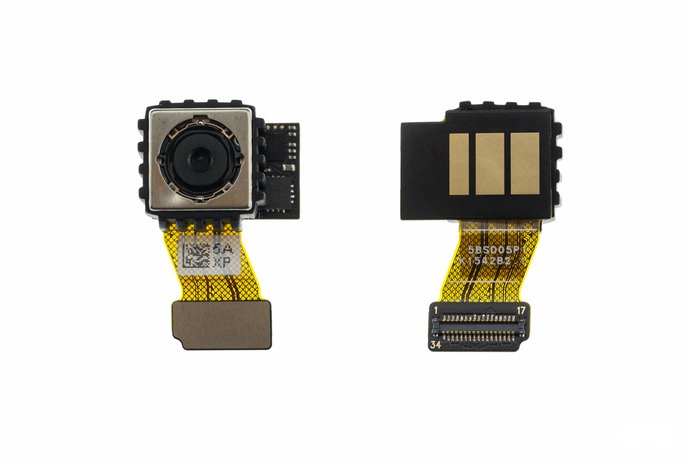

「后 CAM」：后置攝像頭 1278W 像素。

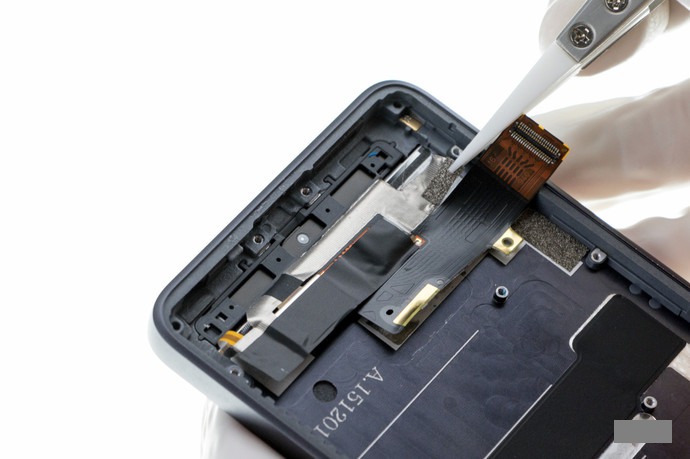

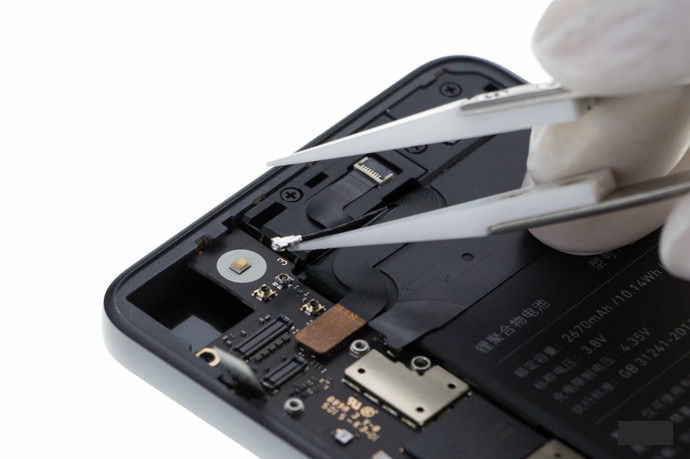

▲斷開天線連接頭，挑起同軸線。
Step 6：拆卸「喇叭 BOX」

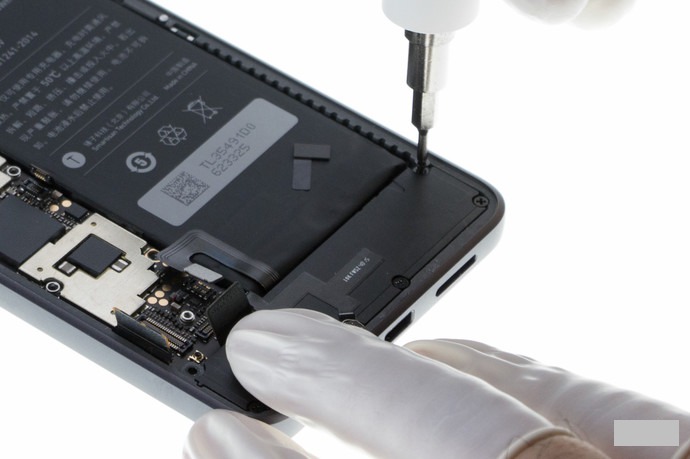

▲取下螺絲。
注意在此處的金屬墊圈，主天線 FPC 部分同金屬中框相連，共同組成主天線。
螺絲的大小與位置。

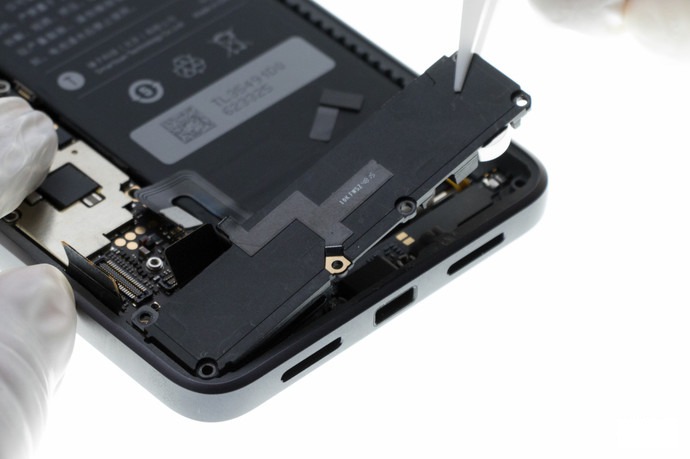

▲拆下「喇叭BOX」。

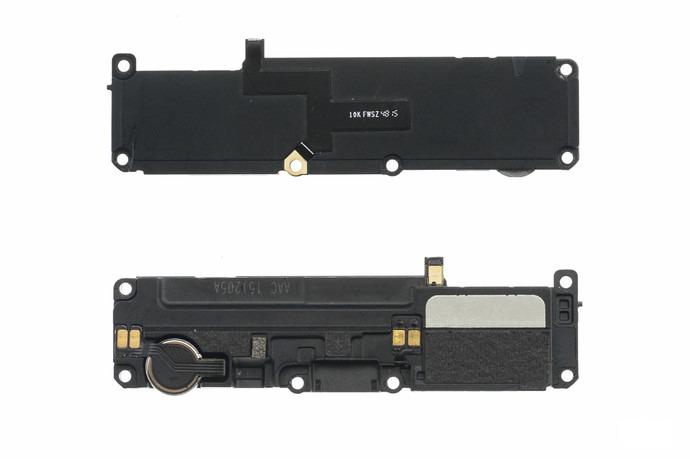

振動馬達固定在「喇叭 BOX」上。

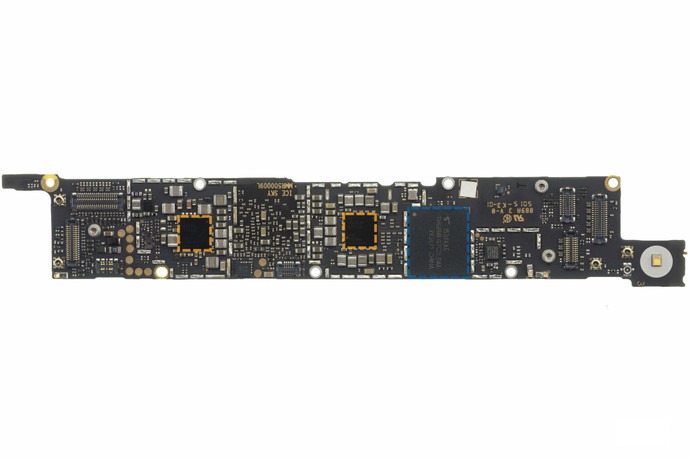

Step 7：拆卸主板

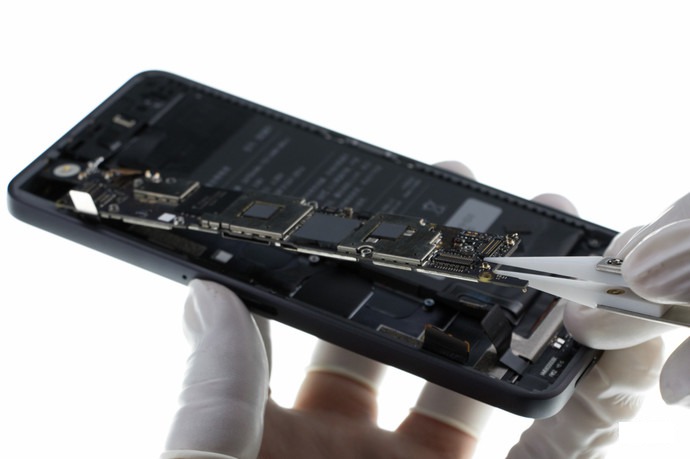

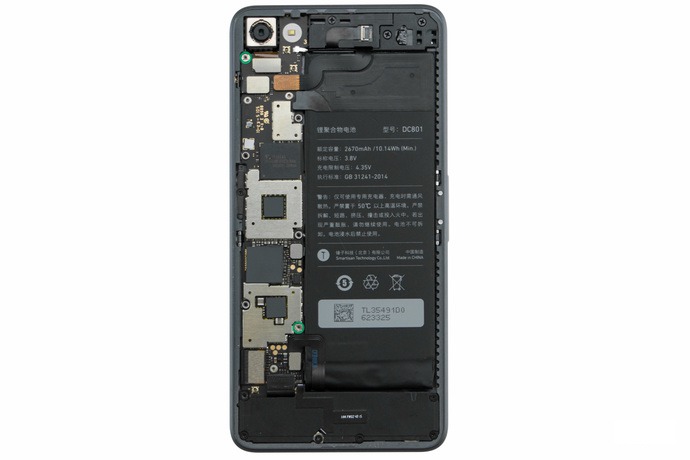

▲ 拆下主板。

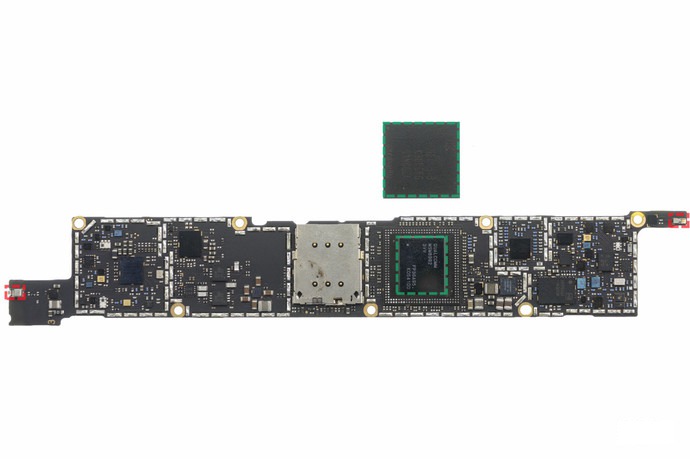

黃色 Power：PM8994 & PMI8994
藍色 ROM：Toshiba 16 GB eMMc 5.0
綠色 SOC & RAM：Qualcomm MSM8992（驍龍 808） & Samsung 3GB LPDDR3
紅色為天線饋點。
Step 8：拆卸聽筒組件 ＆ 天線組件

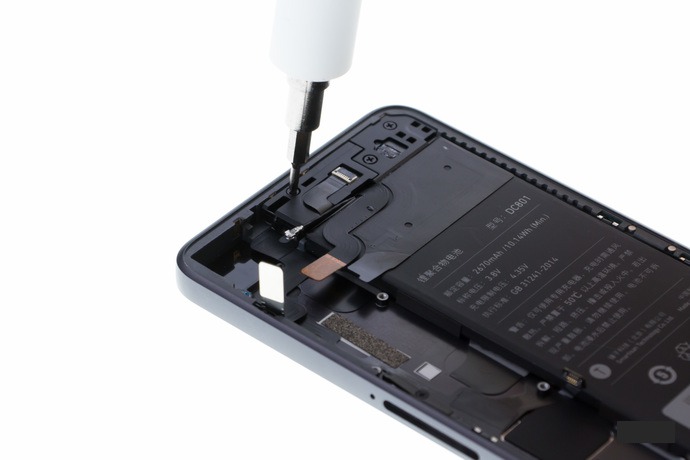

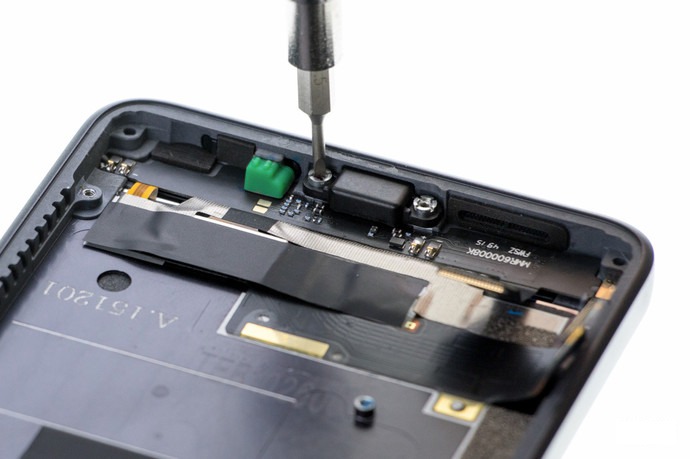

▲取下螺絲。

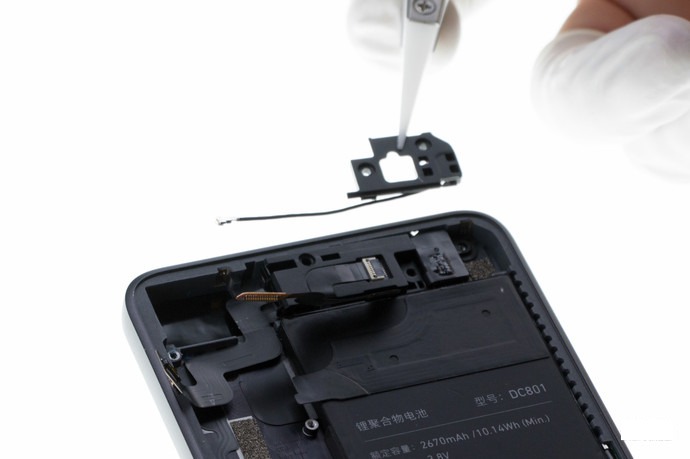

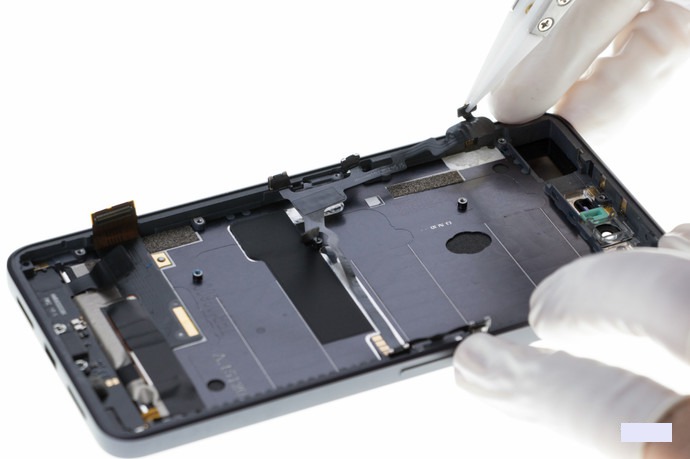

▲拆下天線支架。

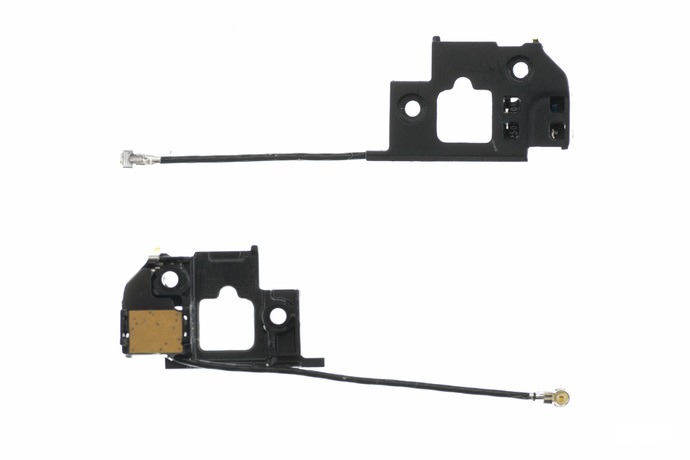

WIFI/BlueTooth 天線組件，小板有彈片同金屬中框相連，LDS 天線＋金屬中框共同組成 WIFI/BlueTooth 天線

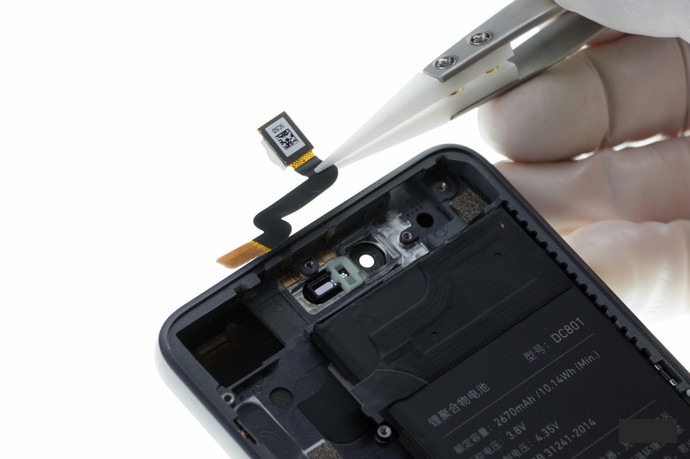

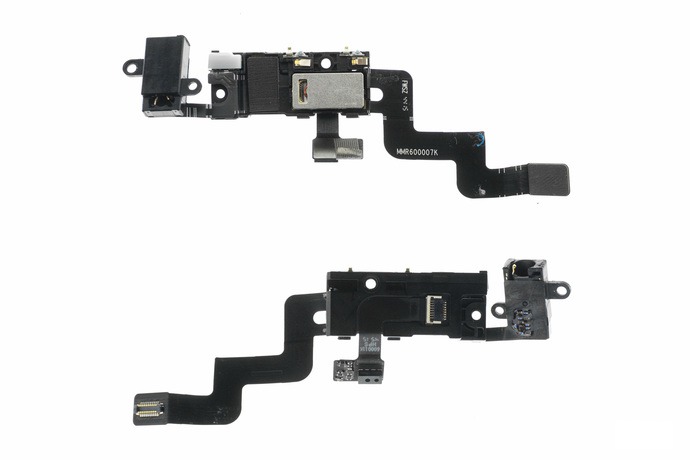

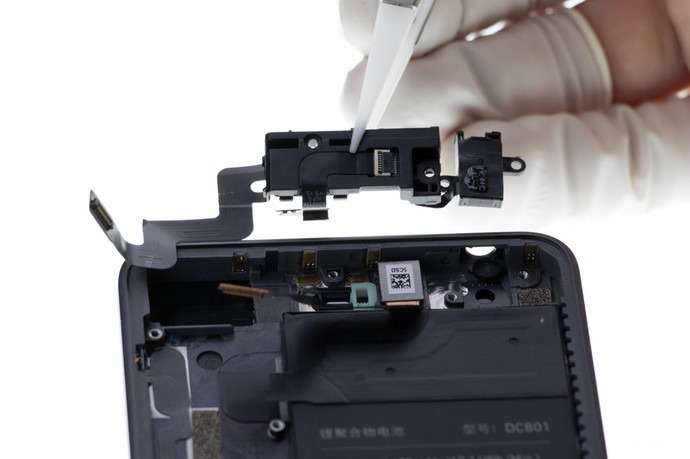

▲拆下「聽筒組件」。
包括有聽筒，光線 & 距離感應器和耳機座; 光線 & 距離傳感器同聽筒組件為分離設計，通過 ZIF 連接。
注意耳機座在中框上的位置處，還有一個塑膠墊圈。

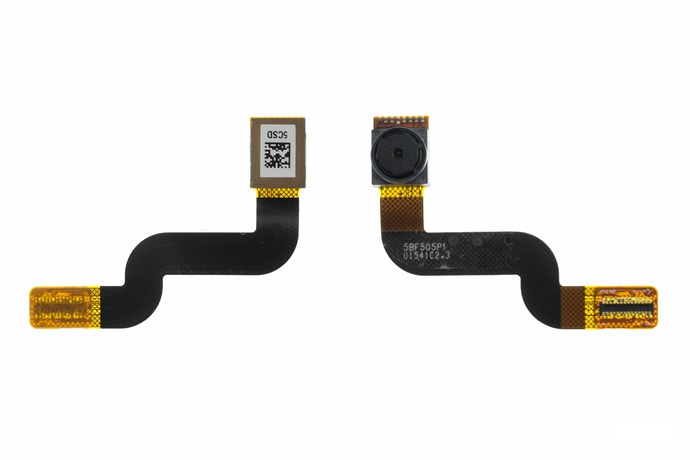

Step 9：拆卸前「CAM」
▲拆下「前 CAM」。
「前 CAM」：前置攝像頭 500W 像素。
Step 10：拆卸電池
▲撕下三處易拉膠。

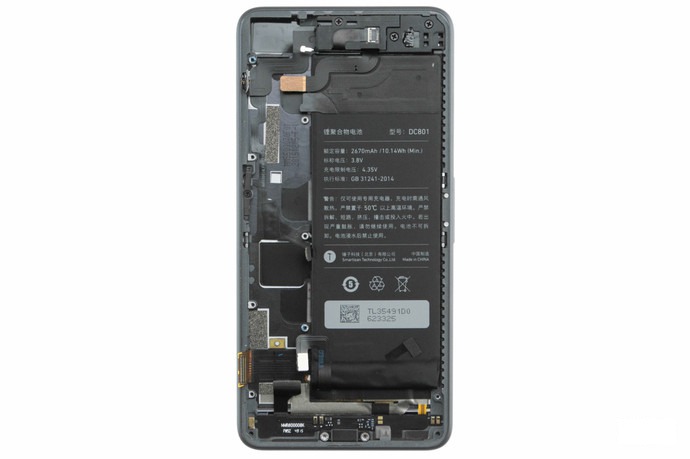

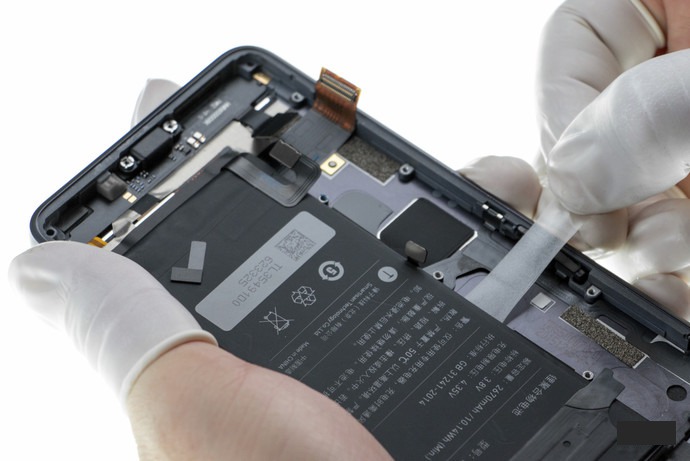

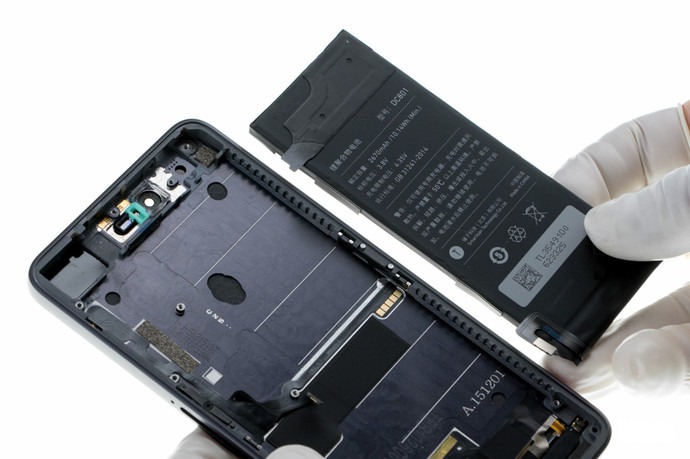

▲取出電池。

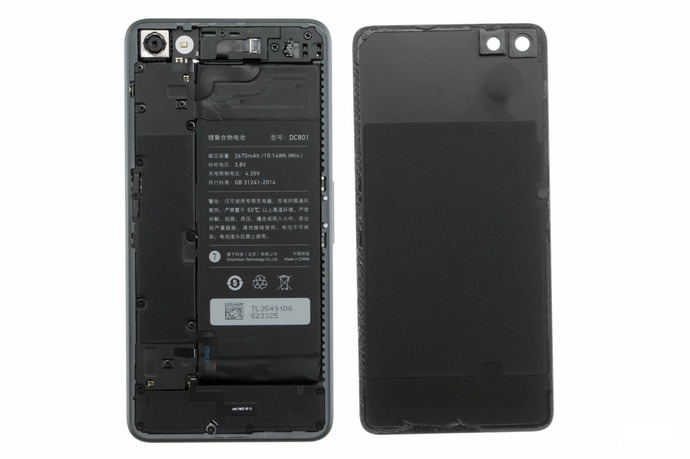

鋁合金中框采用了納米注塑工藝，中框骨架內表面也做了陽極氧化處理。

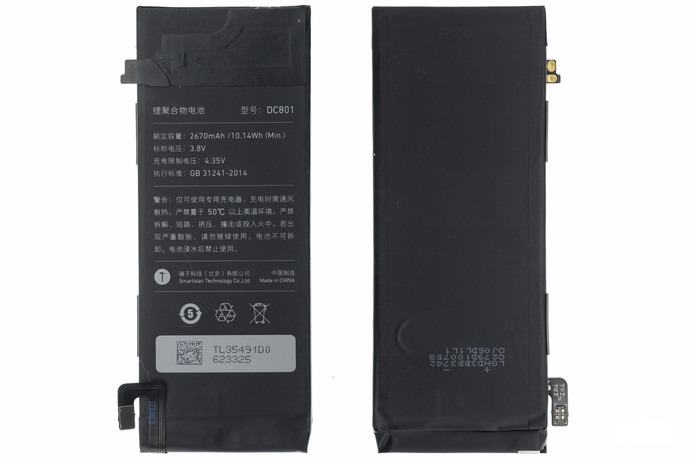

額定容量為 2670mAh，電源適配器的輸出規(guī)格為 5V/1.5A；NFC 天線固定在電池上。
Step 11：拆卸「側鍵 FPC」

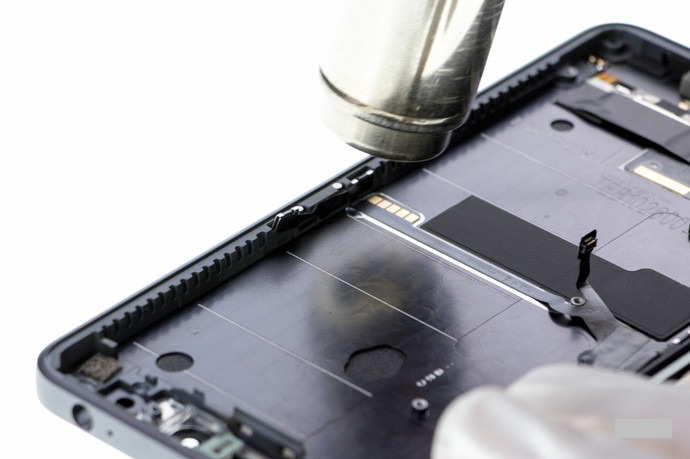

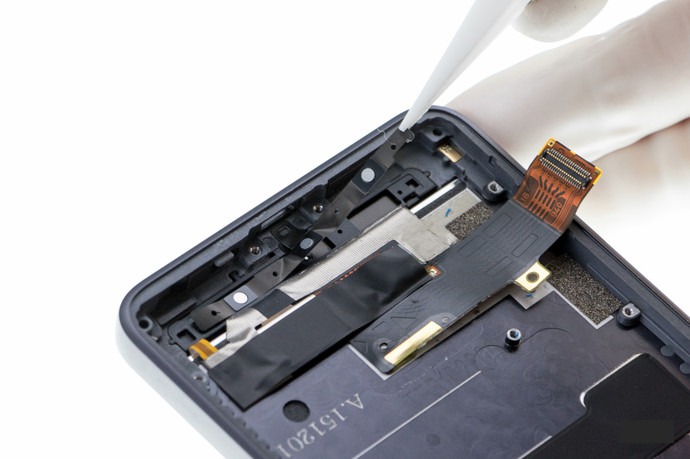

▲加熱側鍵處 FPC，并揭起一側的「側鍵 FPC」。
據(jù)推測這里預留的 5 個饋點，考慮到物料的共用性，可能是在為下一個項目做兼容設計。

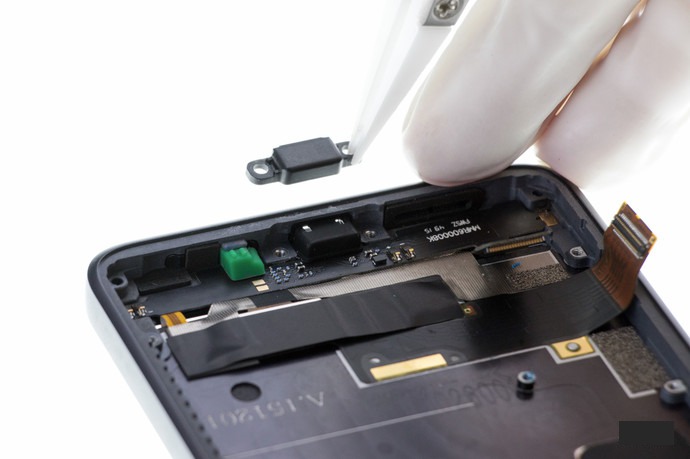

▲取下螺絲，拆下「SIM 卡托」的卡簧。

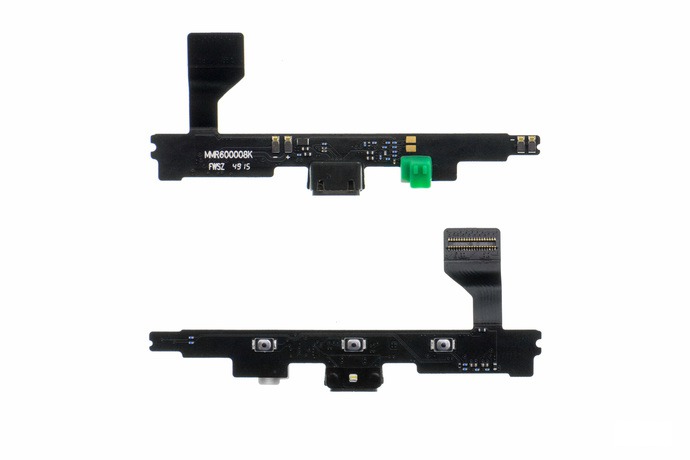

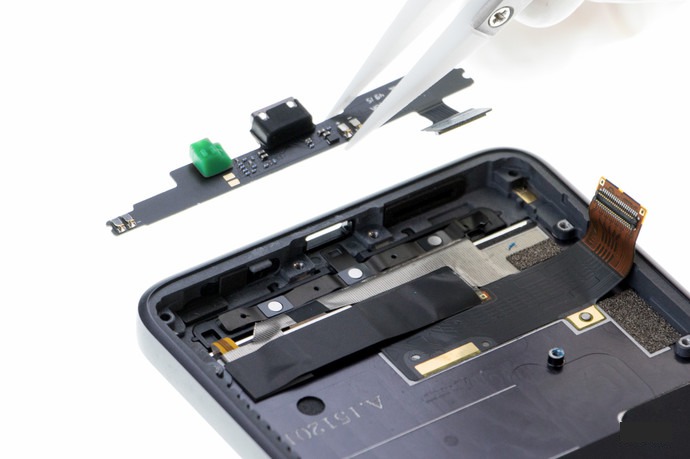

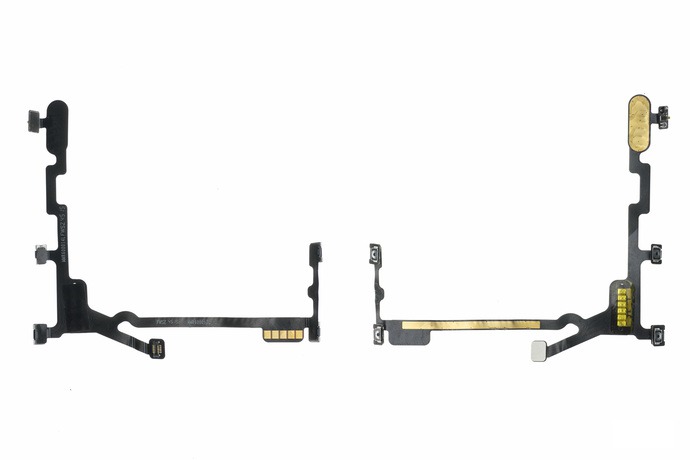

▲拆下「側鍵 FPC」。
Step 12：拆卸副板

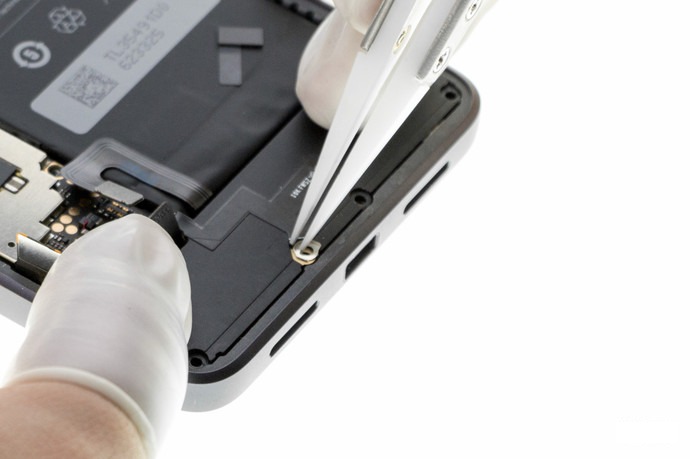

▲取下螺絲。
此處兩顆「子母螺絲」比主板上的要長。
▲拆下塑膠固定支架。
▲用熱風槍加熱稍許后，取下副板。

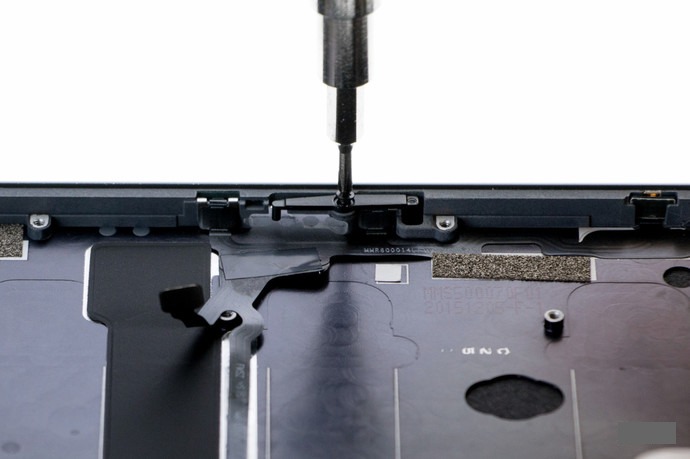

▲拆下實體功能鍵的導光片。
Step 13：拆卸屏幕
▲加熱屏幕四周，與屏幕組件 FPC。
▲用吸盤取下屏幕組件。
三個實體按鍵處的泡棉雙面膠，粘貼面積更大，更難拆解。

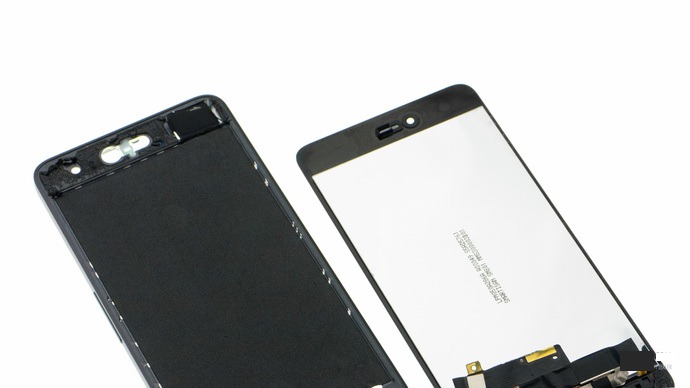

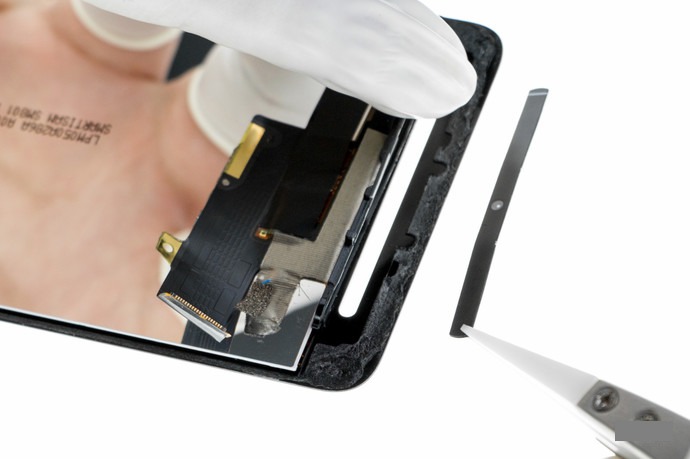

▲拆下屏幕。
Step 14：拆卸實體功能鍵
▲揭起塑膠固定支架，拆下實體功能鍵。

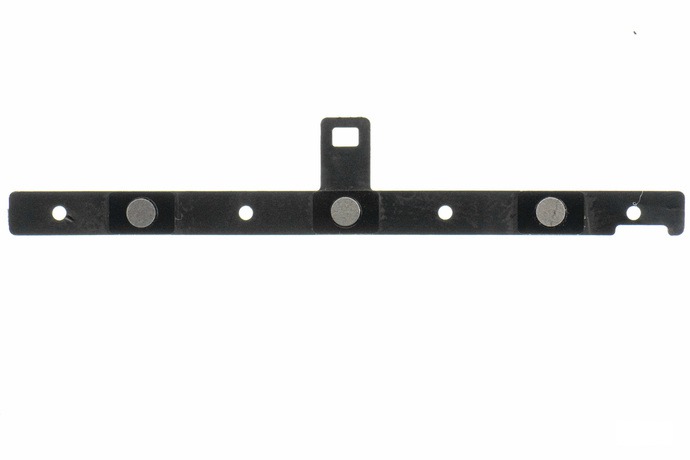

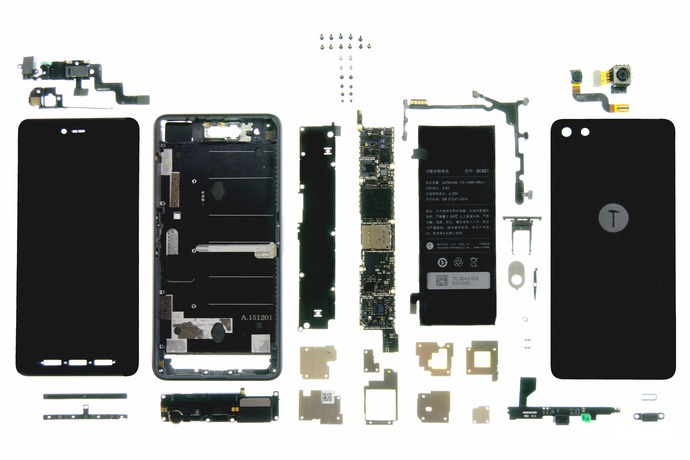

實體功能按鍵。
