從raid數據恢復案例談raid0+1及raid1+0陣列結構與容災，服務器采用兩組raid陣列，用戶描述數據盤在服務器中看不到了，需要恢復數據，陣列有系統集成商組建，用戶搞不清raid0,raid1還是raid5，進入服務器陣列控制器有兩塊盤已經OFFLINE,陣列采用4塊300G SAS盤組建，RAID Fail...

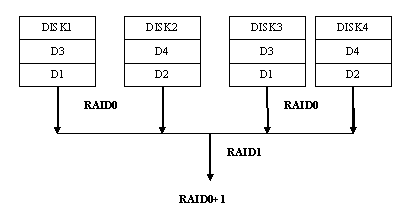

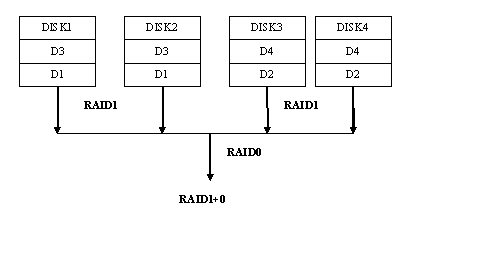

從服務器取下硬盤，單獨掛入SAS控制器被正常識別，進入系統無異常，4塊物理硬盤被正確識別，通過磁盤檢測發現硬盤有壞道。不難想到了陣列中硬盤OffLine的原因了，安全起見隨即對全部硬盤進行了鏡像，通過鏡像后的硬盤分析，發現有一塊硬盤一年前就已經OffLine,再次有一塊硬盤OffLine的時候，陣列癱瘓了，對四塊硬盤數據進行比對和排查，最終通過虛擬RAID陣列組合獲取到了全部數據。 RAID0+1和RAID1+0數據容災與結構 一 、 RAID0+1 RAID0＋1 不可以兩邊RAID0中各壞一塊硬盤，但可以在單邊同時壞掉單邊的兩塊硬盤。 原因：假如DISK1 A1，DISK A2，DISK3 B1， DISK B2 A（A1，A2） B （B1，B2） 1．A中和B中的任何一塊硬盤同進壞了，則都破壞了RAID0技術。所有整個硬盤數據被破壞。因此不允A和B中的任何一個塊硬盤同時損壞. 2．當中A中所有硬盤壞了，因?yàn)锽中的RAID0的格式保持完整，因做的是RAID0+1,I不影響數據的完整性.所以允許A中所有磁盤損壞.同理B也是這樣.  RAID1＋0可以兩邊RAID1中各壞一塊硬盤，但不能同時壞掉單邊的兩個硬盤。 原因： 1.A中的任何一個硬盤都可以壞,因?yàn)樽龅氖荝AID1格式,同時B中的任何一個硬盤的數據也可壞,因?yàn)橐沧龅氖荝AID1的格式.所以允許A和B中的任何一塊硬盤同時損壞,即不影響數據的完整性. 2.A中(B中)的兩塊同時硬盤損壞,從圖中可以看到,數據無法保持完整性.所以不允許單邊的兩塊硬盤同時損壞.  |
